Ako presné guľôčkové razidlá zlepšujú účinnosť razenia

Presné guľôčkové dierovačesú špecializované nástrojové komponenty široko používané pri lisovaní kovov, výrobe foriem, obrábaní a presnej výrobe. Tieto raznice, navrhnuté pre presné umiestnenie a rýchlu inštaláciu, využívajú mechanizmus s guľovým zámkom na bezpečné držanie tela raznice na mieste a zároveň umožňujú rýchlu výmenu, keď je potrebná údržba alebo výmena nástrojov.

V porovnaní s tradičnými pevnými razníkmi poskytujú presné guľôčkové razníky lepšie pohodlie vo výrobných prostrediach, kde je dôležitá presnosť nástrojov, rýchlosť výmeny a konzistentný výkon.

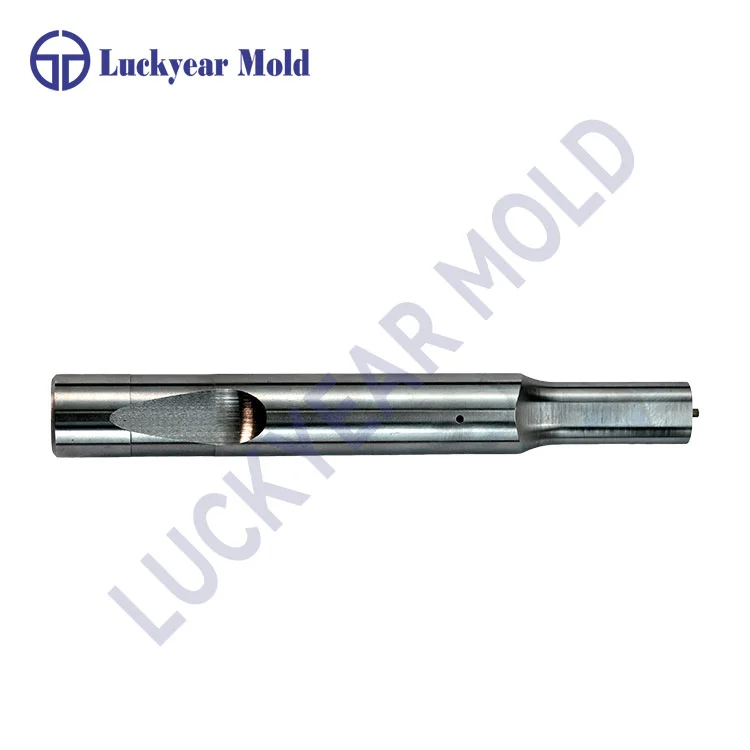

Čo sú presné guľôčkové dierovače?

Precízny guľový dierovač je typ vymeniteľného komponentu dierovača, ktorý používa uzamykací guľový mechanizmus na zaistenie dierovača vo vnútri držiaka dierovača alebo držiaka.

Uzamykací systém zvyčajne zahŕňa:

Konštrukcia s guľôčkovým zámkom umožňuje operátorom rýchlo nainštalovať alebo odstrániť razníky bez úplnej demontáže nástrojového systému.

Ako funguje dierovač s guľôčkovým zámkom?

Princíp činnosti je založený na jednoduchej mechanickej uzamykacej štruktúre.

Počas inštalácie:

Dierovač sa vkladá do držiaka dierovača.

Zaisťovacia gulička sa presunie do zadržiavacej polohy.

Guľôčka zapadne do drážky držiaka alebo zaisťovacej oblasti.

Razník sa počas prevádzky pevne zafixuje.

Keď je potrebná výmena, razník možno uvoľniť a odstrániť pomocou vhodného nástroja, čím sa skrátia prestoje počas výroby.

Prečo sú presné guľôčkové razidlá široko používané?

Moderná výroba vyžaduje vysokú efektivitu a stálu presnosť. Razníky s guľôčkovým zámkom poskytujú niekoľko praktických výhod.

1. Rýchlejšia výmena nástroja

Pri lisovacích a tvárniacich operáciách je opotrebovanie razníka bežným javom. Dizajn rýchlej výmeny umožňuje operátorom rýchlejšie vymeniť poškodené alebo opotrebované razníky.

Medzi výhody patrí:

Zníženie prestojov stroja

Jednoduchšia údržba

Zlepšená efektivita výroby

2. Vylepšená presnosť polohovania

Presná výroba závisí od presného umiestnenia razníka.

Razníky na guľôčkové zámky sú navrhnuté tak, aby poskytovali:

Stabilná inštalácia

Opakovateľné polohovanie

Znížené chyby zarovnania

Toto je obzvlášť dôležité pre aplikácie s úzkymi toleranciami.

3. Pohodlná správa nástrojov

Pretože jednotlivé razníky je možné vymieňať samostatne, výrobcovia nemusia vždy vymieňať celú zostavu nástrojov.

To pomáha znižovať náklady na údržbu a zjednodušuje riadenie zásob.

Bežné aplikácie presných guľôčkových razníkov

1. Lisovanie kovov

Lisovanie kovov je jednou z hlavných oblastí použitia.

Používa sa na:

Dierovanie

Tvarovanie plechu

Výroba komponentov

Výroba automobilových dielov

Presné razníky pomáhajú udržiavať konzistentné výsledky pri opakovaných operáciách.

2. Výroba zápustiek

Pri výrobe foriem a foriem je nevyhnutné presné umiestnenie razníka.

Razníky s guľôčkovým zámkom sa bežne používajú v:

Progresívne umiera

Razenie zomrie

Vlastné nástrojové systémy

3. Výroba elektroniky a malých komponentov

Pre priemyselné odvetvia vyžadujúce malé a presné diely pomáhajú presné razníky vytvárať konzistentné prvky.

Aplikácie zahŕňajú:

Elektronické komponenty

Malé kovové časti

Presné držiaky

4. Výroba strojov

Rôzne mechanické komponenty vyžadujú presné otvory a profily. Vymeniteľné dierovacie systémy pomáhajú výrobcom udržiavať flexibilitu výroby.

Dôležité funkcie, ktoré je potrebné zvážiť pri výbere razníkov s guľôčkovým zámkom

1. Materiál a tvrdosť

Dierovací materiál priamo ovplyvňuje trvanlivosť a odolnosť proti opotrebovaniu.

Bežné materiály zahŕňajú:

Správny materiál závisí od materiálu obrobku a výrobných podmienok.

2. Presnosť rozmerov

Presné razníky vyžadujú presné rozmery, aby sa zachovali konzistentné výsledky obrábania.

Dôležité špecifikácie zahŕňajú:

Priemer dierovača

Dĺžka

Rozmery hlavy

Úroveň tolerancie

Povrchová úprava

Vyššia presnosť je dôležitá najmä pre automatizované výrobné linky.

3. Povrchová úprava

Niektoré raznice sú povrchovo upravené na zvýšenie životnosti.

Bežné liečby môžu zahŕňať:

Tvrdý povlak

Povrchové kalenie

Leštenie

Tieto úpravy môžu pomôcť znížiť opotrebovanie a trenie počas opakovaných operácií.

Presné guľôčkové dierovače verzus tradičné dierovače

Hlavnou výhodou razidiel s guľôčkovým zámkom je ich schopnosť rýchlej výmeny.

Praktické tipy na údržbu

Pravidelne kontrolujte opotrebovanie

Nepretržité dierovanie môže spôsobiť:

Opotrebenie hrán

Poškodenie povrchu

Znížený rezný výkon

Pravidelná kontrola pomáha včas identifikovať potreby výmeny.

Udržujte náradie čisté

Prach, kovové triesky a zvyšky môžu ovplyvniť presnosť inštalácie. Udržiavanie dierovača a držiaka v čistote pomáha udržiavať stabilnú prevádzku.

Používajte správne úložisko

Uchovávajte razidlá usporiadaným spôsobom, aby ste predišli:

Povrchové škrabance

Miešanie rôznych špecifikácií

Náhodné poškodenie

Často kladené otázky

Aké priemyselné odvetvia používajú presné guľôčkové dierovače?

Bežne sa používajú v lisovaní kovov, automobilovej výrobe, výrobe elektroniky, lisovaní a precíznom obrábaní.

Sú razníky na guľôčkové zámky vymeniteľné?

áno. Ich rýchlo vymeniteľný dizajn je špeciálne vyvinutý pre jednoduchú výmenu, keď je potrebná údržba.

Prečo si vybrať razníky s guľovým zámkom namiesto štandardných razníkov?

Ponúkajú rýchlejšiu výmenu, jednoduchšiu údržbu a konzistentné umiestnenie, vďaka čomu sú vhodné pre výrobné prostredia vyžadujúce časté výmeny nástrojov.

Ako dlho vydrží úder do guľového zámku?

Životnosť závisí od faktorov, ako je materiál, tvrdosť obrobku, prevádzkové podmienky, mazanie a postupy údržby.
