Vo svete lisovania a lisovania je razník jedným z najdôležitejších, no často prehliadaných komponentov. Ako časť, ktorá sa priamo dotýka materiálu, aby ho oddelila alebo plasticky deformovala,štandardný razník foriemVýkon priamo určuje kvalitu produktu, efektivitu výroby a náklady na nástroje. Či už prevádzkujete vysokorýchlostnú lisovaciu linku alebo operáciu presného tvárnenia, pochopenie praktických aspektov štandardných razníkov – od výberu materiálu až po disciplínu údržby – je nevyhnutné pre optimalizáciu vášho výrobného procesu.
Štandardné razidlo formy, tiež známe ako dierovač, razidlo alebo jednoducho razidlo, je kovový komponent inštalovaný v razidle, ktorý vykonáva nepretržité dierovanie, vysekávanie alebo tvarovanie. Funguje v spojení s matricou na oddelenie alebo tvarovanie materiálu obrobku do požadovaného produktu alebo polotovaru.
Štandardné razníky sa dodávajú v rôznych konfiguráciách, aby vyhovovali rôznym aplikáciám. Bežné typy zahŕňajú štandardné razníky typu T, štandardné razníky typu B, vedené razníky, pomocné raznice a tvarovacie raznice. To, čo robí punc „štandardom“, je to, že jeho rozmery a špecifikácie zodpovedajú zavedeným medzinárodným normám, ako sú ISO, DIN, JIS, HASCO, DME alebo MISUMI, čo zaisťuje zameniteľnosť a predvídateľný výkon.
Výber materiálu razníka priamo ovplyvňuje životnosť nástroja, odolnosť proti opotrebovaniu a náklady. Tu sú najpoužívanejšie materiály:
| Materiál | Vlastnosti kľúča | Typická aplikácia |
|---|---|---|
| Legovaná nástrojová oceľ | Dobrá odolnosť proti opotrebovaniu, nákladovo efektívne | Všeobecné lisovanie, materiály s nízkou až strednou pevnosťou |
| Vysokorýchlostná oceľ | Vysoká tvrdosť, tepelná odolnosť, ideálne pre vysokorýchlostné razenie | Vysokorýchlostná výroba, tenšie materiály |
| Karbid volfrámu | Extrémne vysoká tvrdosť, vynikajúca odolnosť proti opotrebovaniu | Veľkosériová výroba, abrazívne materiály, veľké rázové zaťaženie |
| Ocele práškovej metalurgie | Jednotná štruktúra, vynikajúca húževnatosť a odolnosť proti opotrebovaniu | Náročné aplikácie, dlhodobá výroba |
Na predĺženie životnosti razníka sa často používajú povrchové úpravy:

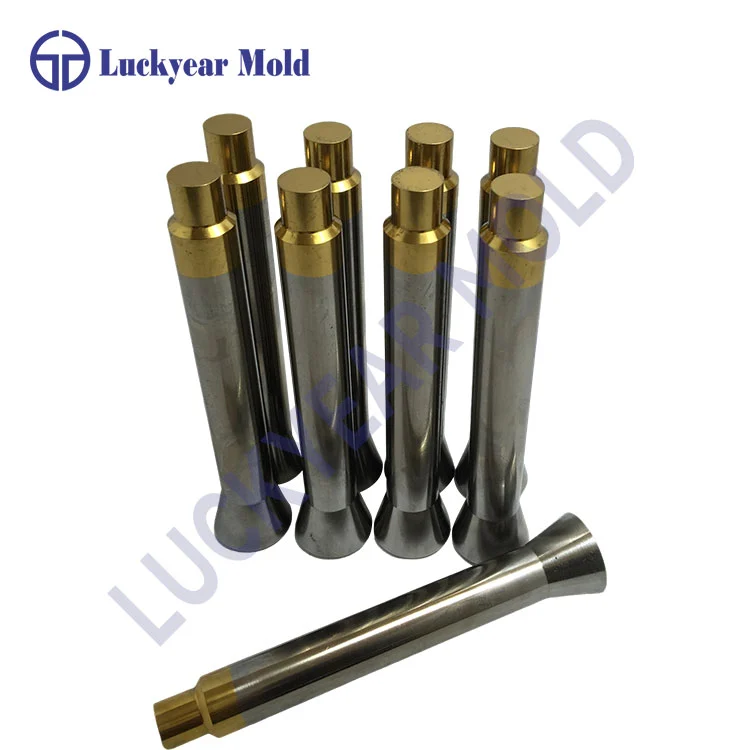

TiN – zlatá farba, poskytuje vynikajúcu odolnosť proti opotrebovaniuŠtandardné razníky sú vyrábané s úzkymi toleranciami. Štandardná kvalita dierovača zvyčajne dosahuje:
Tolerancia priemeru: ±0,001 mm až ±0,002 mm
Sústrednosť: do 0,002 mm
Okrúhlosť: do 0,003 mm
Drsnosť povrchu: Ra 0,04 až Ra 0,4
Výber by mal byť založený na špecifických požiadavkách vašej aplikácie. Zvážte tieto faktory:
Materiál razníka sa musí zhodovať s materiálom obrobku. Pre mäkké materiály ako hliník alebo mäkká oceľ môže postačovať legovaná nástrojová oceľ. Pre nehrdzavejúcu oceľ alebo vysokopevnostné zliatiny sa odporúča rýchlorezná oceľ alebo karbid.
Štandardné razníky by mali zodpovedať uznávaným normám pre zameniteľnosť:
ISO 8020 – Medzinárodná norma pre dierovačeVenujte pozornosť priemeru pracovnej časti, rozmerom inštalačnej časti a celkovej dĺžke. Tieto musia zodpovedať špecifikáciám vašej sady kociek.
Lícovanie medzi razníkom a matricou je rozhodujúcim faktorom kvality razenia. Správna vôľa zaisťuje čisté strihanie, minimalizuje tvorbu otrepov a predlžuje životnosť nástroja.
| Odbavenie | Effect |
|---|---|
| Príliš veľké | Silné otrepy, hrubé strihané hrany, deformácia materiálu |
| Príliš malý | Nadmerné opotrebovanie nástroja, zvýšená tonáž, riziko zlomenia razníka |
| Optimálne | Čisté strihanie, minimálne otrepy, vyvážená životnosť nástroja |
Vo všeobecnosti by mal byť priemer razníka o niečo menší ako otvor matrice, aby sa umožnila správna vôľa. Dosiahnutie a udržanie tohto prispôsobenia si vyžaduje precíznu výrobu a pravidelné monitorovanie.
Správna inštalácia zaisťuje, že dierovač funguje tak, ako je navrhnutý:
Overte zarovnanie: Uistite sa, že razidlo a matrica sú sústredné, aby ste sa vyhli bočnému zaťaženiu.
Skontrolujte upevnenie: Použite správny držiak a uistite sa, že je dierovač bezpečne pripevnený.
Potvrďte vôľu: Overte, či je vôľa od razidla k matrici v určenom rozsahu.
Skontrolujte mazanie: Aplikujte vhodné mazivo na zníženie trenia a hromadenia tepla.
Priebojníky primárne zlyhávajú v dôsledku dvoch mechanizmov: opotrebovania a zlomenia.
| Režim zlyhania | Známky | Prevencia |
|---|---|---|
| Opotrebenie / zaoblenie hrán | Zvýšené otrepy, znížený strihový povrch, stúpajúca tonáž | Pravidelná kontrola, včasné prebrúsenie |
| Zlomenina / zlomenina | Náhle zlyhanie, viditeľné praskliny | Zabráňte preťaženiu, udržujte správnu vzdialenosť, používajte správny materiál |
| Deformácia / ohyb | Trvalé skreslenie | Znížte tonáž; zabezpečiť správnu tvrdosť materiálu |
Jednou z najčastejších chýb pri údržbe razníka je čakanie, kým diely nevykazujú viditeľné otrepy, a až potom začnite konať. V čase, keď sú viditeľné otrepy, dierovacia hrana už má výrazný rádius a poškodenie sa hromadí celé hodiny.
Zvážte tento reálny scenár: Ak vyberiete razník na opätovné nabrúsenie pri minimálnom opotrebovaní, odstránenie bude malé. Ak však počkáte, kým vás otrepy prinútia konať, opotrebenie môže byť oveľa výraznejšie. Čistenie tohto ostria spotrebuje oveľa viac životnosti nástroja v jednom reaktívnom cykle, ako by sa stratilo pri proaktívnej údržbe.
| Frekvencia | Úloha |
|---|---|
| Po každom behu | Vyčistite povrch dierovača; odstráňte nečistoty a zvyšky maziva |
| Denne | Skontrolujte viditeľné opotrebovanie, zaoblenie hrán alebo praskliny |
| Podľa počtu cyklov | Opätovné zaostrenie na základe počtu zdvihov |
| Podľa potreby | Odhrotovanie; naneste mazivo; overiť rozmery |
Malé priebojníky by sa mali kontrolovať častejšie kvôli vyššiemu povrchovému tlaku a rýchlejšej akumulácii tepla. Väčšie údery sa môžu za kontrolovaných podmienok predĺžiť na dlhšie intervaly.
Viditeľné zaoblenie hrán
Zvýšenie požadovanej tonáže od základnej línie
Znížené percento šmykového povrchu na lisovaných dieloch
Časti vykazujúce nekonzistentnú kvalitu alebo rozmerový posun
Štandardné razidlá sa používajú prakticky vo všetkých výrobných odvetviach:
| priemysel | Aplikácia |
|---|---|
| Automobilový priemysel | Lisovanie panelov karosérie, podvozkových komponentov, ozdobných dielov |
| Elektronika | Dierovacie svorky konektorov, olovené rámiky, tienenie plechoviek |
| Lekárska | Formovanie chirurgických nástrojov, krytov prístrojov |
| Letectvo a kozmonautika | Presné lisovanie konštrukčných komponentov |
| Spotrebný tovar | Panely spotrebičov, komponenty balenia, hardvér |
| Výroba foriem | Komponenty vstrekovacích foriem na plasty, diely odlievané pod tlakom |
Praktická hodnota štandardného razidla presahuje jeho obstarávaciu cenu. Zvážte tieto nákladové faktory:
Počiatočné náklady: Materiály vyššej kvality majú vyššie počiatočné náklady, ale dlhšiu životnosť.Ekonomický sladký bod nie je nevyhnutne najlacnejší, ani najdrahší – je to ten, ktorý prináša najnižšie celkové náklady na lisovaný diel počas celého životného cyklu.
Theštandardný razník foriemmôže byť malou súčasťou procesu lisovania, ale jeho vplyv na produktivitu, kvalitu a náklady je obrovský. Praktický úspech začína výberom správneho materiálu a konfigurácie pre vašu aplikáciu, pokračuje správnou inštaláciou a správou vôle a vrcholí disciplinovanou údržbou – nečakaním na viditeľné zlyhanie, ale konaním na základe nameraného opotrebovania a počtu cyklov. Keď k svojim úderom pristupujete s myšlienkou procesného inžiniera so zameraním na geometriu, vedu o materiáloch a fyziku opotrebovania, zmeníte spotrebný diel na spoľahlivé výrobné aktívum.
