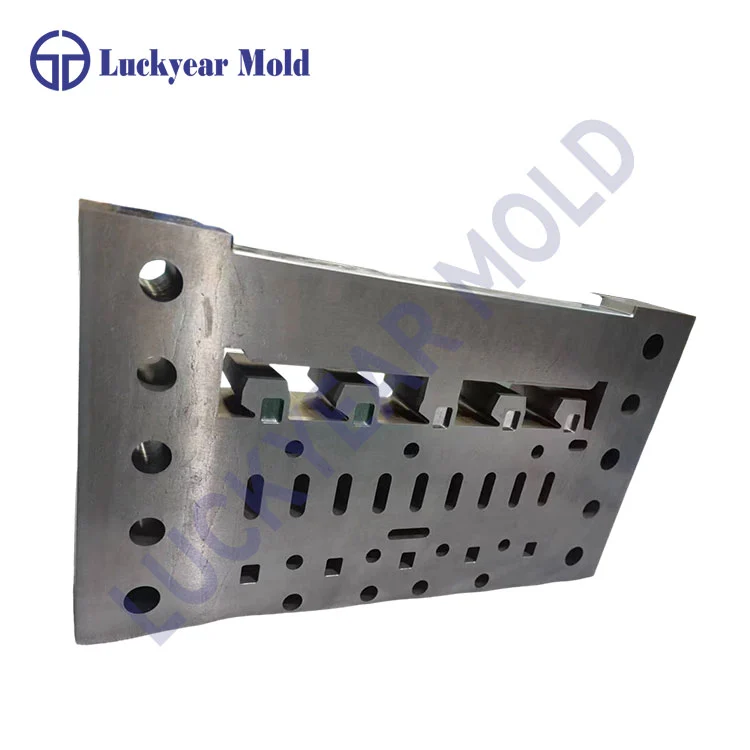

CNC obrábanie foriemhrajú rozhodujúcu úlohu v stabilite, trvanlivosti a presnosti moderných systémov foriem. Keďže výroba sa stáva náročnejšou, priemyselné odvetvia vyžadujú základne foriem, ktoré poskytujú konzistentnú rozmerovú integritu, vynikajúcu opracovateľnosť a dlhodobý výkon. Vysokokvalitné CNC obrábacie formy zaisťujú dokonalé zarovnanie dôležitých komponentov foriem, odolávajú opakovanému namáhaniu a podporujú efektívne výrobné cykly v rámci vstrekovania plastov, tlakového liatia, razenia a presného obrábania.
Dongguan Luckyear Precision Mold Parts Co., Ltd. sa špecializuje na výrobu CNC obrábacích foriem vyrobených pre presné formy, ktoré poskytujú stabilné materiálové vlastnosti, úzke tolerancie a vynikajúcu rovinnosť, aby pomohli výrobcom dosiahnuť optimalizovanú produktivitu.
CNC obrábacie formy musia spájať pevnosť, tvrdosť, stabilitu a opracovateľnosť. Prémiové formovacie dosky sa vyberajú a spracovávajú na základe:
Jednotnosť materiálu– zabezpečenie konzistentnej tvrdosti od povrchu po jadro.
Presnosť rozmerov– minimalizované deformácie a deformácie po obrábaní.
Kvalita povrchovej úpravy– hladšie povrchy znižujú trenie a zlepšujú životnosť formy.
Vysoká nosnosť- odolnosť proti nárazom a teplotným zmenám.
Prispôsobiteľné možnosti obrábania– vrátane vŕtania, frézovania, závitovania a brúsenia.
Dongguan Luckyear Precision Mold Parts Co., Ltd. využíva pokročilé CNC centrá na zaručenie presných tolerancií pre prispôsobené aplikácie formovacích dosiek.
1. Vylepšená presnosť
CNC obrábanie zaisťuje, že každá doska dosahuje presnú hrúbku, rovnobežnosť a kolmosť. To priamo zlepšuje zarovnanie dutín formy a kvalitu konečného produktu.
2. Znížený čas obrábania
Vopred opracované platne eliminujú potrebu rozsiahleho manuálneho nastavovania, čo umožňuje výrobcom foriem urýchliť celkovú výrobu.
3. Dlhšia životnosť formy
Stabilné formovacie dosky znižujú koncentráciu napätia a deformáciu počas vysokoteplotných alebo vysokotlakových lisovacích cyklov.
4. Lepšia materiálová kompatibilita
Doplnky ako P20, 1.2344, 1.2312, S50C, 718 a ďalšie zaisťujú, že platne možno použiť na plasty, kovy a aplikácie s vysokým opotrebením.
CNC obrábacie formy sú široko používané v:
Plastové základne vstrekovacích foriem
Základy foriem na tlakové liatie
Presné raziace nástroje
Formy automobilových komponentov
Formy pre elektronické zariadenia
Lekárske a optické nástroje
Zákazkové priemyselné upínacie dosky
Vďaka svojej mechanickej stabilite sú ideálne pre polia s vysokým dopytom vyžadujúce opakované a presné cykly.
Nižšie je uvedená zjednodušená tabuľka parametrov na demonštráciu profesionálnej konfigurácie formovacej dosky:
Technické parametre CNC obrábania foriem
| Kategória špecifikácie | Podrobnosti |
|---|---|
| Materiálové možnosti | P20, 1.2344/H13, 1.2738, S45C, S50C, 718, SKD61 |
| Rozsah tvrdosti | 28–35 HRC (P20), 38–52 HRC (H13/SKD61), vlastné kalenie k dispozícii |
| Rozsah hrúbky | 10 mm – 500 mm (prispôsobené) |
| Maximálna veľkosť taniera | Až do 2000 mm × 3000 mm (v závislosti od typu materiálu) |
| Tolerancia rovinnosti | ≤0,02 mm na 100 mm |
| Paralelizmus | ≤0,015 mm |
| Drsnosť povrchu | Ra 0,8–1,6 μm (po presnom brúsení) |
| Obrábacie služby | CNC frézovanie, CNC vŕtanie, brúsenie, závitovanie, zrážanie hrán, EDM príprava |
| Prispôsobenie | Otvory, štrbiny, vrecká, chladiace kanály, gravírovanie |
Dongguan Luckyear Precision Mold Parts Co., Ltd. ponúka úplné prispôsobenie formovacích dosiek používaných vo veľkých formách, automobilových nástrojoch a vysoko presnej elektronike.
P20 / 1.2311 (predtvrdená oceľ)
Dobrá húževnatosť a opracovateľnosť
Ideálne pre vstrekovacie formy na plasty
1.2344 / H13 (horúca nástrojová oceľ)
Vynikajúca tepelná odolnosť
Vhodné do foriem na tlakové liatie
1.2738 (predtvrdená legovaná oceľ)
Lepšia leštiteľnosť
Bežné pre veľké základne foriem
S50C / S45C (uhlíková oceľ)
Nižšie náklady
Vhodné pre nekritické formovacie dosky
Výber správneho materiálu pomáha dosiahnuť dlhšiu životnosť, znížené náklady na obrábanie a stabilný tvarovací výkon.
1. Precízna výroba
Vďaka pokročilým CNC centrám a prísnym kontrolám kvality spĺňa každá formovacia doska medzinárodné normy presnosti.
2. Široký materiálový inventár
Stabilná dodávka nástrojových ocelí zabezpečuje rýchlu výrobu a stálu kvalitu.
3. Zákazková technická podpora
Poskytujeme optimalizáciu dizajnu, návrhy na obrábanie a odporúčania materiálu na základe funkcie formy.
4. Profesionálne exportné balenie
Nehrdzavejúca ochrana a bezpečné podnosy zaručujú doručenie dosiek pripravených na okamžité opracovanie alebo montáž.
5. Spoľahlivá dodacia lehota
Rýchle cykly obrábania zaisťujú zákazníkom udržiavanie konkurencieschopných výrobných plánov.
1. Výber materiálu
Suroviny pochádzajú od dôveryhodných dodávateľov ocele, aby sa zabezpečila konzistentnosť tvrdosti.
2. Hrubé opracovanie
CNC frézovanie pripraví základný tvar a odstráni napätie.
3. Liečba na zmiernenie stresu
Znižuje vnútornú deformáciu pre stabilný tvarovací výkon.
4. Presné brúsenie a frézovanie
Dosahuje požadovanú hrúbku, rovinnosť a rovnobežnosť.
5. CNC vŕtanie a drážkovanie
Vytvára presné otvory, vrecká a kanály podľa výkresov.
6. Záverečná kontrola kvality
Každá platňa sa meria pomocou CMM, mikrometrov a tvrdomerov.
Vyšší výrobný výkonkvôli stabilite a zníženému prepracovaniu
Nižšie náklady na údržbuprostredníctvom odolných materiálov
Vylepšená opakovateľnosť formys presným opracovaním
Lepšia konzistencia produktuv každom výrobnom cykle
Kratší čas montáže formyvďaka presným rozmerom dosky
Q1: Aké faktory by som mal zvážiť pri výbere dosiek na CNC obrábanie?
A1: Zvážte tvrdosť materiálu, tepelnú stabilitu, opracovateľnosť, toleranciu rovinnosti a to, či sa dosky budú používať pri vstrekovaní, tlakovom liatí alebo razení.
Q2: Ako CNC obrábacie formy zlepšujú presnosť pri formovaní?
A2: Ich presná hrúbka, rovnobežnosť a povrchová úprava zaisťujú dokonalé zarovnanie medzi komponentmi formy, čím sa znižuje vzplanutie, deformácia a čas cyklu.
Q3: Môžu byť dosky na CNC obrábanie prispôsobené pre zložité návrhy?
A3: Áno. Môžu byť opracované s chladiacimi kanálmi, závitovými otvormi, drážkami, vreckami a gravírovaním na základe podrobných výkresov.
Q4: Aké materiály sa odporúčajú pre vysokoteplotné alebo vysokotlakové formy?
A4: Materiály ako H13 (1.2344) alebo SKD61 ponúkajú vysokú tepelnú odolnosť a ochranu proti opotrebeniu pre náročné aplikácie tlakového liatia alebo horúceho vtoku.
Pre profesionálnu inžiniersku podporu, prispôsobené obrábacie riešenia alebo hromadnú výrobu CNC obrábacích foriem, prosímkontakt Dongguan Luckyear Precision Mold Parts Co., Ltd.Náš tím poskytuje rýchlu odozvu, technické poradenstvo a vysoko presnú výrobu formovacích dosiek pre globálnych zákazníkov.
